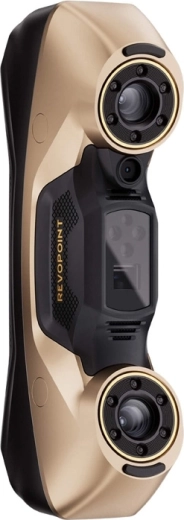

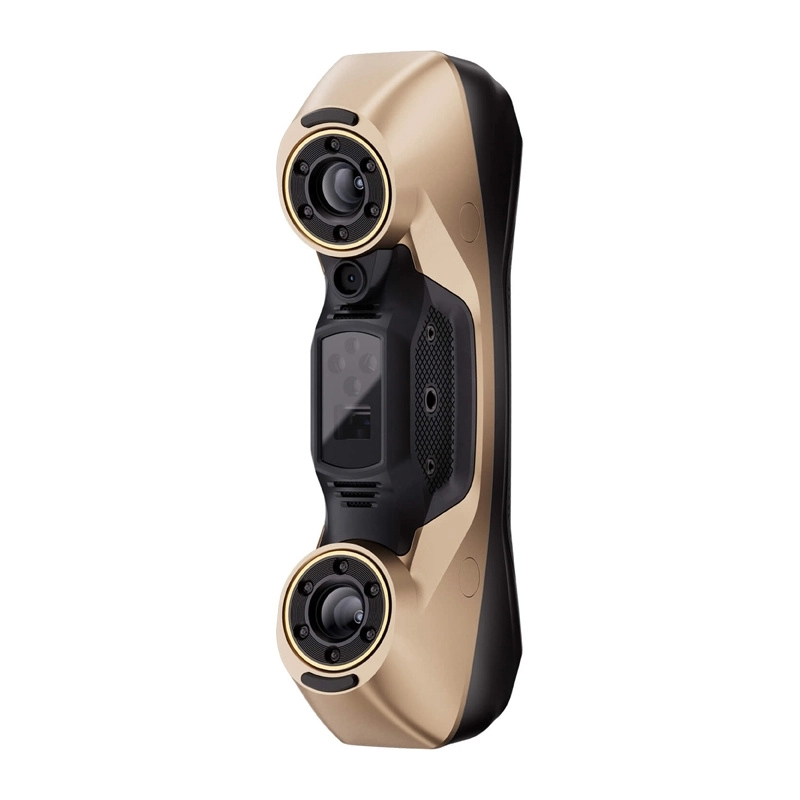

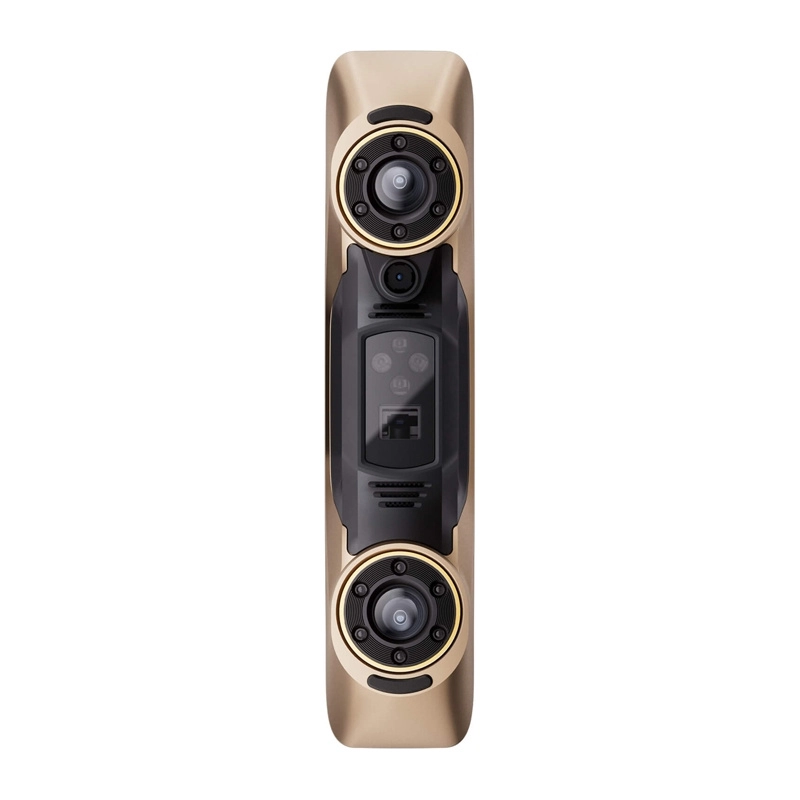

Revopoint MetroY Ultra (edycja CMM) to zaawansowany przemysłowy skaner 3D, łączący niebieskie światło, wieloliniowy laser oraz światło strukturalne do szybkiego i bardzo precyzyjnego skanowania – z dokładnością do 0,015 mm, prędkością do 90 FPS oraz transmisją danych w czasie rzeczywistym przez Wi‑Fi 6. Dzięki oprogramowaniu Revo Metro i Revo Measure zyskujesz kompletny workflow: od skanowania po pomiary metrologiczne i kontrolę jakości.
Przemysłowa dokładność i wysoka gęstość danych
Połączenie niebieskiego światła, wieloliniowego lasera i światła strukturalnego umożliwia bardzo precyzyjne skanowanie z dokładnością do 0,015 mm oraz drobnym odstępem między punktami do 0,05 mm – idealne do kontroli wymiarów i szczegółowej digitalizacji części.
Szybkie skanowanie w wymagających warunkach
Skanuj z prędkością do 90 FPS i rejestruj miliony punktów na sekundę. Tryb wieloliniowego lasera umożliwia pracę nawet przy oświetleniu do 100 000 luksów, dzięki czemu skaner sprawdza się w środowisku przemysłowym i poza laboratorium.

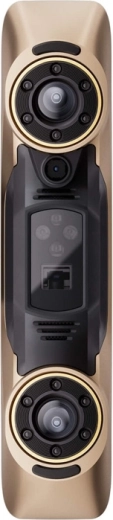

Edycja CMM: weryfikacja dokładności i pomiary metrologiczne
Edycja CMM dodaje funkcje weryfikacji dokładności z użyciem płyty kulkowej oraz następujące po nich pomiary, analizy i raporty w oprogramowaniu Revo Measure (algorytmy certyfikowane przez PTB). Rozwiązanie odpowiednie do profesjonalnej kontroli jakości i dokumentowania wyników.
Revopoint MetroY Ultra w edycji CMM został zaprojektowany do zastosowań, w których liczą się precyzyjne dane: inżynieria odwrotna, szybkie prototypowanie, produkcja oraz profesjonalna kontrola jakości. Skaner radzi sobie również w trudniejszych warunkach oświetleniowych (do 100 000 luksów) i dzięki wysokiej gęstości punktów tworzy szczegółowe modele 3D szybko i powtarzalnie.
Edycja CMM rozszerza urządzenie o funkcje metrologiczne – umożliwia szybkie weryfikowanie dokładności bezpośrednio na stanowisku pracy z wykorzystaniem kulkowej płyty kalibracyjnej, a następnie płynne przejście do pomiarów w środowisku Revo Measure (algorytmy certyfikowane przez PTB). Praca bezprzewodowa przez Wi‑Fi 6 dodatkowo ułatwia współpracę w zespole i na produkcji.
Najważniejsze zalety:
- Dokładność pojedynczego ujęcia do 0,015 mm oraz dokładność objętościowa 0,015 mm + 0,04 mm × L (m)
- Szybkie skanowanie do 90 FPS oraz do 3 000 000 pkt/s (laser), do 7 000 000 pkt/s (światło strukturalne)
- 5 trybów skanowania pod kątem szybkości, detalu i głębokich otworów + pełnopowierzchniowe światło strukturalne
- Wi‑Fi 6 do transmisji danych w czasie rzeczywistym i wygodnej współpracy
- Bogate wyposażenie w tym stolik obrotowy, płyty kalibracyjne oraz 1‑roczna licencja Revo Measure
Specyfikacja
- Producent
- Revopoint
- Model
- MetroY Ultra
- Dokładność pojedynczego ujęcia (wariant)
- do 0,01 mm
- Dokładność pojedynczego ujęcia
- do 0,015 mm
- Dokładność objętościowa
- 0,015 mm + 0,04 mm × L (m), gdzie L to długość obiektu
- Odstęp między punktami
- do 0,05 mm
- Odległość robocza
- 200–400 mm
- Pole pojedynczego skanu przy minimalnej odległości
- 152 × 138 mm przy 200 mm
- Pole pojedynczego skanu przy maksymalnej odległości
- 332 × 276 mm przy 400 mm
- Minimalny obszar skanowania
- 10 × 10 × 10 mm
- Maksymalny obszar skanowania
- 2 × 2 × 2 m
- Prędkość skanowania
- GPU NVIDIA: do 90 kl./s
CPU: do 60 kl./s - Szybkość rejestracji punktów
- Skanowanie wieloliniowe: 3 000 000 pkt/s
Skanowanie światłem strukturalnym: 7 000 000 pkt/s - Rozdzielczość kamery RGB
- 2 MP
- Procesor
- 4‑rdzeniowy ARM, 2,0 GHz
- Skanowanie na zewnątrz
- Tak (tryb wieloliniowego lasera umożliwia pracę w warunkach oświetleniowych do 100 000 luksów)
- Źródło światła 3D
- 34 niebieskie linie krzyżowe
15 niebieskich linii równoległych
1 niebieska linia do głębokich otworów
62‑liniowe niebieskie światło strukturalne o pełnym polu - Oświetlenie
- 12 niebieskich diod LED
- Masa skanera
- 450 g
- Wymiary (D × S × W)
- 211 × 94 × 47 mm
